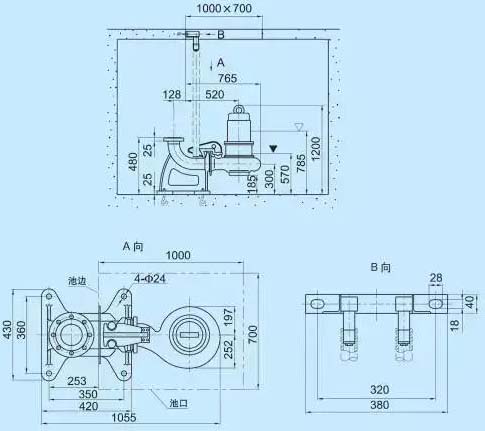

在用戶選型確認后我們南方水泵會提供安裝條件圖，設計人員需要能讀懂各尺寸和符號的意思。以南方水泵的樣本安裝條件為例說明如下：



一、最低運行液位

    功率11kw以上的泵可以選擇裝置電機冷卻系統對泵進行冷卻，若不選冷卻系統，是由泵送介質直接冷卻電機。兩種不同的冷卻方式對應的最低液位不同，直接冷卻方式的需要液位高于帶冷卻系統的方式。

    在廠家提供的安裝條件圖中，用實心三角“▼”和空心三角“▽”來進行區分，其中“▼”表示帶冷卻系統，“▽”表示不帶冷卻系統。

    在上面案例的安裝條件圖中，帶冷卻系統時，有效最低液位距離耦合裝置底部為570mm，不帶冷卻系統時，距離為785mm。即有冷卻系統時有效液位可以低出215mm。



二、平面開孔與定位

    潛水泵耦合式安裝時，平面的開孔需考慮潛水泵的最小安裝尺寸。案例中A向視圖表示了水泵的最小安裝孔的大小尺寸，1000×700mm。

    在進行定位時，安裝導桿的池邊是基準線。這是因?yàn)闈撐郾玫木臀皇强颗c耦合裝置連接的導桿來完成的，導桿的位置由池邊確定。耦合器基座的螺栓進行定位時，也需以池邊為基準線進行。按上面案例，應先確定距離池邊253mm的螺栓孔位置，再通過螺栓孔的間距350mm來確定另外兩個螺栓孔的位置。

    最終在圖紙中體現的最重要的尺寸為：頂部平面開孔的位置與大小，以及底部的預埋地腳螺絲的位置與規格(一般采用預留孔進行后澆混凝土的設計)。

    頂部的導桿固定通常采用膨脹螺栓的方式完成。
